المواصفات الواجب توافرها بمجمعات وخطوط أنابيب سحب الطلمبات

المواصفات الواجب توافرها بمجمعات وخطوط أنابيب سحب الطلمبات

فى مجمعات وخطوط سحب الطلمبات يراعى تقليل الدوامات والجيوب الغازية لتقليل فاقدد الضغط وبالتالى تقليل

وخصوصا العوامل المؤثرة  على حدوث ظاهرة التكهف Cavitation فى الطلمبات ذات الضغط المنخفض

Pumps Head-Low( التى تسحب السائل من خزان والتى يطلق علي أحيانا  الطلمبات المناولة

ولذلك توجد بع المواصفات المقررة والواجب تحقيقها بمجمعات وخطوط سحب الطلمبات وهي:

1 -يراعى إختيار قطر خط السحب الرئيسى )خط السحب الرئيسى المجمع الذى يصب فيه فروع أنابيب السحب من الخزانات والممتد من أمام منطقة المستودعات حتى ترنش الخطوط أمام عنبر الطلمبات( بحيث تكون سرعة سريان السائل داخله حوالى 9,0 متر/ثانية أى يكون قطر خط السحب الرئيسى )بوصة( يساوى:

((di = √(Q/(1.824×0.9

 Q: مجموع معدلات الطلمبات المناولة التى تسحب فى آن واحد من خط السحب العمومى ) 3متر/ ساعة

* يراعى أن يكون منسوب الراسم العلوى لخط السحب الرئيسى أقل من منسوب قاع الخزان

2 -يراعى إختيار قطر خط سحب الطلمبة )خط السحب من فلانشة سحب الطلمبة حتى خط السحب الرئيسى

بترنش الخطوط أمام عنبر الطلمبات( بحيث ألا تزيد سرعة السائل داخله عن حوالى 5,1 متر/ثانية

أى يكون قطر خط سحب الطلمبة )بوصة( يساوى

((di = √(Q/(1.824×1.5

 Q : معدل سحب الطلمبة الواحدة من خط السحب الرئيسى 3 متر/ ساعة(

3 -إذاكانت سرعة السائل عند فلانشة سحب الطلمبة لا تزيد عن 5,1 متر/ثانية  يفضل أن يكون قطر خط سحب الطلمبة يساوى قطر فلانشة سحب الطلمبة

* يجب عدم تخفيض قطر خط السحب من الطلمبة حتى الوصول إلى خط السحب الرئيسى بترنش الخطوط

أمام عنبر الطلمبات

4 -إذا كانت سرعة السائل عند فلانشة سحب الطلمبة أكبر من 5,1 متر/ثانية يفضل  أن يكون قطر خط سحب الطلمبة أكبر من قطر فلانشة سحب الطلمبة بالقيمة التى تحافظ على سرعة سريان السائل بخط سحب الطلمبة فى حدود 5,1 متر/ثانية وينبغى إستخدام مساليب الامركزية Reducer Eccentric كما يتضح من الشكل التالى و ذلك لعدم تكون جيوب غازية بالجزء أعلى المسلوب

* يراعى ألا يزيد الفرق بدين قطر خط سدحب الطلمبة وقطر فلانشة سحب الطلمبة عن 4 بوصة و ذلك لتقليل

الدوامات والجيوب الغازية عند فلانشة سحب الطلمبة

اذا كان مصدر السحب Supply of Source أعلى الطلمبة يتم تركيب مسلوب الامركزى بحيث يكون الجانب المستقيم )العدل( من المسلوب لاسفل (FOB (Bottom On Flat كما يتضح من الشكل التالى

اذا كان مصدر السحب Supply of Source أسغل الطلمبة يتم تركيب مسلوب الامركزى بحيث يكون

الجانب المستقيم )العدل( من المسلوب لاعلى (FOT (Top On Flat كما يتضح من الشكل التالى

 - يفضل تركيب قيعان من نوع ) نصف قطر التقوس الطويل long Radius Elbow  والذى يساوى ١.٥

قطر الخط( وذلك بخط سحب الطلمبة

6 -إذا كان السحب فى الاتجاه الرأسى Top Suction   يراعى أن يكون الطول المستقيم لخط السحب Straight  Run( من فلانشة سحب الطلمبة حتى بداية القوع90  long Radius Elbow  لا يقل عن )3 أمثال قطر خط السحب( ما يتضح من الشكل التالى

فى حالة تركيب قوع من نوع ) نص قطر التقوس القصير   short Radius Elbow  والذى يساوى قطر الخط( أو تيه بخط السحب يراعى أن يكون الطول المستقيم لخط السحب  Straight Run قبل فلانشة سحب الطلمبة الايقل عن )8 أمثال قطر خط السحب(

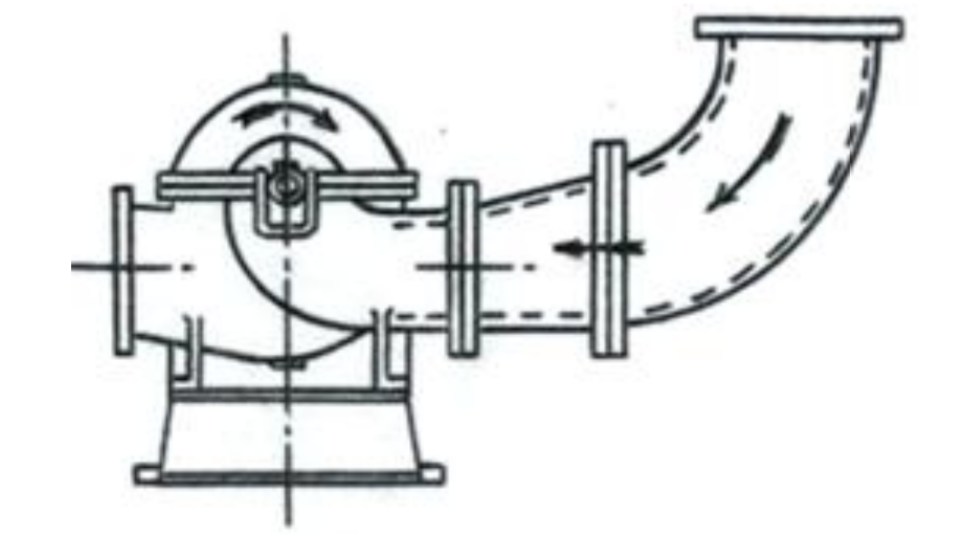

8 -فى الطلمبات المزدوجة السحب Pumps Suction Double يراعى عدم تركيب قدوع أفقى )فى مستوى

مطابق أو موازى لعمود الطلمبة( بفلانشة سحب الطلمبة كما يتضح من الشكل التالى
